Доильный зал

Видео:Доильный зал КАРУСЕЛЬ от Milkline - Ваша корова достойна лучшего!Скачать

Автоматизированные системы кормления в доильном зале Dairymaster FeedRite — просто, точно, рентабельно!

Инновационное решение автоматизированного кормления КРС с уникальной «завлекалочкой» для коров позволяет оптимизировать подачу корма, сократить время дойки и правильно подобрать рацион для каждого животного!

Автоматизированное кормление крупного рогатого скота стало неотъемлемой частью производственного процесса в работе современных и высокорентабельных хозяйств.

Эффективное кормление считается одним из основных факторов, влияющих на здоровье животных, увеличение надоев и прирост поголовья, так как сбалансированный и вовремя предложенный рацион является важным инструментом создания комфортной среды для высокопродуктивных коров.

Автоматизированные системы кормления в доильном зале  Dairymaster признаны экспертами и животноводами как уникальный и максимально удобный способ организовать кормление всего стада КРС с учетом индивидуальных потребностей каждой коровы!

Как корову покормишь — так ее и подоишь

Начиная с древности, добрые хозяева знали как важно обиходить корову во время доения. Они поощряли животное кормом и получали больше молока. Этот гуманный принцип взяли на вооружение разработчики системы кормления Dairymaster и «переформатировали» его на современный лад. В результате, получилась оригинальная, но очень эффективная технология стимулирования коровы во время доения.

Одной из самых интересных особенностей систем автоматического кормления Dairymaster является использование аппетайзера. При входе каждой коровы в доильный зал, в кормушку ее стойла подается небольшое количество корма, что способствует ускорению ее прохода на свое доильное место.

После подсоединения доильного аппарата к вымени коровы, система выдает оставшуюся часть корма, что способствует спокойному состоянию коровы во время дойки. Научные исследования показали, что докармливания во время доения способствует повышению уровня окситоцина у коров, а сами животные ведут себя гораздо спокойнее.

«Молочные реки» на вашем производстве — система кормления Dairymaster!

Когда-то расчет рациона для каждой коровы в условиях большого стада был нереальной задачей для зоотехников. Ведь правильное составление рациона коровы производится с учетом множества параметров, таких как масса тела, период лактации, удой и так далее.

Постоянно взвешивать каждое животное и переписывать заново рационы зоотехникам прошлого пришлось бы с утра до ночи. Но пренебрежение индивидуальными потребностями в питании коров неизбежно приводило к потерям надоев, ухудшению здоровья животных и росту болезней.

К счастью, технологии в животноводстве эволюционировали, как и весь сектор аграрной промышленности, и теперь, установив систему кормления Dairymaster, остается только удивляться — как буквально «в одно прикосновение» удается решать сложнейшую задачу в содержании КРС, волшебство да и только!

В автоматизированных доильных залах система кормления подключается к системе управления доильным залом посредством встроенного высокоскоростного коммуникационного интерфейса.

Работа с программой Milk Manager включает в себя множество преимуществ, облегчая расчет количества кормов и их автоматическое распределение. Расчет рационов может производиться на основе заданных пользователем параметров, в зависимости от удоя, массы тела или периода лактации.

Цифровая панель управления системой кормления контролирует до 40 дозаторов. Оператор может выбрать индивидуальную или групповую раздачу корма.

Эта система также включает систему цветового кодирования Dairymaster, которая помогает быстро и легко распознавать отдельные виды кормовых концентратов для индивидуального докорма.

Калибровка всей системы кормления занимает не более 2 минут. Точное докармливание способствует повышению прибыли.

Система кормления Dairymaster — чистая работа!

Санитарное состояние доильного зала — предмет особых волнений животноводов. Не секрет, что многие сталкиваются с рядом проблем, когда в ограниченном пространстве происходит регулярная и неконтролируемая подача корма.

Зерносмесь привлекает грызунов, а сено способствует накоплению пыли в воздухе и образованию грязи на полу помещения, если скот уже наелся и начинает затаптывать сено.

Как первый, так и второй вариант представляют опасность для здоровья не только животных, но и обслуживающего персонала.

https://www.youtube.com/watch?v=sJZ-b9R-HZE

Мыши и крысы являются переносчиками опаснейших заболеваний, таких как бешенство и лептоспироз, которыми грызуны могут заразить коров и человека. Скопление пыли и грязи способствует размножению патогенных организмов, вызывающих желудочно-кишечные расстройства и болезни органов дыхания.

Применение системы кормления Dairymaster позволяет содержать доильный зал в чистоте, так как полностью закрытая конструкция сводит к минимуму скопление пыли и затрудняет доступ грызунам.

В итоге, помещение в порядке, ваши коровы получают вовремя индивидуальный рацион, надои повышаются, на свет появляются здоровые телята, — и это все результат правильного выбора владельца стада, который установил автоматизированные системы кормления в доильном зале Dairymaster!

История о том, как ирландский фермер установил на своей ферме доильный зал Dairymaster и что из этого получилось

Ричард Гири имеет свою ферму в Балинвариг Хаус, Минейн Бридж, графство Корк, Ирландия. Он решил установить новый доильный зал Dairymaster Swiftflo Swing в апреле 2009 года, так как увеличил поголовье стада и хотел модернизировать рабочие площади фермы.

В настоящее время Ричард доит приблизительно 90 коров в своем доильном зале с 22 доильными аппаратами, но со временем планирует увеличить количество коров до 150.

Стадо г-на Гири состоит из чистокровных коров голштино-фризской породы. Помимо получения высоких надоев, Ричарду было важно сохранить здоровье стада. Его фермерский бизнес был основан бабушкой и дедушкой, которые рассказали Ричарду историю, как однажды все коровы погибли из-за бруцеллеза и пришлось заново собирать стадо.

Семейное предание стало одним из факторов, по которым Ричард выбрал систему кормления Dairymaster, ведь чистота в доильном зале— залог здоровья!
При установке своего доильного зала Ричард решил выбрать систему ClusterCleanse. Система Dairymaster ClusterCleanse промывает каждый доильный аппарат после дойки каждой коровы.

Ричард отметил, что хотя у них еще бывают время от времени редкие случаи заболевания маститом, количество таких случаев гораздо меньше, чем раньше, и даже если корова заболевает маститом, эта болезнь не распространяется.

Ричард сообщил следующее: «Система Dairymaster ClusterCleanse понизила количество соматических клеток на 50000 — 60000 и после ее установки мы с легкостью получаем молоко высшей категории качества, что, в свою очередь, привело к увеличению выплат за мое молоко».

Количество соматических клеток у Ричарда составляет 150000, а его показатели по бакобсемененности составляют от 9000 до 10000 при содержании молочного жира 4,1.

В новом доильном зале на полную дойку и мойку уходит приблизительно 1 час и 10 минут, в то время как в старом доильном зале на это уходило 2 часа.
Дойка производится два раза в день — в 7:45 и второй раз в 17:10, при этом только один оператор присутствует во время доения, а другой работник отвечает за пригон коров и уборку стойл.

Ричард отметил, что большую помощь в доильном зале ему оказывает система ых сообщений, указывая на коров, которые требуют к себе особенного внимания. Система farm messenger — это еще одно инновационное устройство, которое позволяет Ричарду получать отчеты по дойке и статистику прямо на его мобильный телефон, даже когда он находится в отпуске.

Средний надой коров составляет около 1800 галлонов при общей производительности 720000 литров молока в год. Ричард может улучшить эти показатели путем увеличения количества коров в свое время. Рацион коров состоит из травяного и кукурузного силоса.

Ричард также старается максимально пасти коров на пастбище, когда позволяет погода. Дополнительный корм подается в доильном зале, и его общее количество составляет примерно полторы тонны в год.

Ричард поставляет свое молоко кооперативу Dairygold, и сбор молока производится раз в два дня.

Ричард впервые услышал об оборудовании Dairymaster от своего соседа, у которого был установлен доильный зал Dairymaster, которым тот был очень доволен.
Ричард не сомневается, что приобретет еще один доильный зал Dairymaster в новой комплектации, чтобы сделать жизнь проще для себя и коров, а также для того, чтобы уменьшить свои расходы на оплату труда.

«В новом доильном зале Dairymaster установлена система автоматической идентификации Auto ID, что очень облегчает идентификацию коров, даже если они не имеют клейма.

Счетчики молока дают очень точные показания надоев и тот факт, что они записывают эти показания, многого стоит и имеет важное значение для управления фермой. — Рассказывает Ричард.

— Автоматическая система снятия доильных аппаратов обеспечивает более равномерную дойку, и мне не нужно беспокоиться о чрезмерном или недостаточном выдаивании коров.

https://www.youtube.com/watch?v=gRnCACZoOCk

Система ACR позволяет сэкономить на работнике в доильной яме, и даже если дойкой занимается только один человек, он может по-прежнему выходить и присматривать за отелом коровы или за теленком, и не беспокоиться о том, что коровы будут передаиваться.

Система автоматической мойки Autowasher значительно экономит время и устраняет необходимость уходить и приходить в доильный блок, так как вы можете просто нажать на кнопку, и система выполнит свою работу без какого-либо участия с вашей стороны.

Также в системе установлена 3-х сторонняя интегрированная автоматическая селекционная система AutoDrafting, которая прекрасно обеспечивает отбор коров для искусственного осеменения. Я буду использовать ее в будущем, когда займусь искусственным осеменением коров».

«Система Dairymaster обеспечивает фантастическое управление фермой и намного облегчает уход за животными!» — подытожил свой рассказ Ричард и сказал, что он без колебаний рекомендовал бы систему Dairymaster всем, кто хочет добиться высоких результатов.

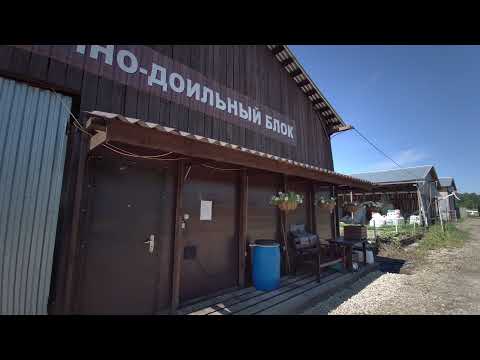

Видео:Бюджетный коровник для беспривязи + доильный залСкачать

Доильный зал “Параллель”

Оборудование от европейских производителей SCR и AFIKIM.
Сопровождение на всех этапах строительства и эксплуатации. Бесплатно разработаем проект размещения дольного зала с учетом всех нюансов нашего оборудования и вашего помещения.

Разрабатываем технологию содержания, перемещения и доения дойного стада.
Обучение вашего персонала и повышение их квалификации. Полный цикл обучения ваших специалистов работе с программой управления стадом и круглосуточная техподдержка.

Удобный формат обучения: видеоуроки, ежегодное обучение в специализированном классе, либо непосредственно на вашем предприятии.
Нами установлено и обслуживаются более 50 работающих доильных залов и мы готовы делиться нашим опытом.

Богатый выбор комплектации и возможность модернизации в любой момент.

Назначение

Доильный зал «Параллель » или как его еще называют “Бок-о-бок” является эффективным и надежным оборудованием при доении большой группы животных . Это связано с его более плотным расположением коров и большей эффективностью дояров. Животные располагаются под углом 90°к кромке доильной ямы и имеют систему быстрого выхода.

За основу структуры зала берется технология непрерывного доения. Из накопительного тамбура коровы попадают в доильный зал. Затем каждая корова занимает индивидуальное доильное место, благодаря чему доярка может легко и безопасно присоединить и зафиксировать доильный аппарат на вымени коровы.

Важные преимущества при выборе доильного зала «Параллель»

• Увеличение нагрузки поголовья на одного дояра до 150- 170 голов.
• Экономия на габаритах помещения.
• Уменьшение времени доения за счет одновременного выхода животных.
• Возможность контролировать работу дояров (доение происходит в ограниченном простанстве) При применении системы управления доением на автоматизированном зале происходит снижение зависимости от качества работы дояру (нужно контролировать лишь чистоту подмыва вымени и скорости одевания аппарата, все остальное сделает электроника).
• Возможность увеличения стада просто за счет увеличения времени работы доильного зала (перегоняя группы).
• Простой и надежный счетчик молока с ранней диагностикой мастита.
• Простое управление — управление осуществляется с помощью одной кнопки.
• Точная идентификация номера коровы на каждом доильном месте (инфракрасный и радиочастотый принцип определения).
• Современная и удобная программа управления стадом и мониторинг здоровья животных.
• Безошибочная система определения «охоты» и снижения яловости.

Каркас  и станочные ограждения зала

Станки расположены параллельно по обе стороны траншеи, коровы распологаются под углом 90.

Станки изготовлены в заводских условиях из труб  и оцинкованны горячим способом. Все детали станков, а так же крепежные изделия (хомуты, болты и т.д.) цинкуются только после их механической обработки. Толщина покрытия – не менее 90мкм, что полностью соответствует ГОСТам.

Рабочие траншеи окантованы барьером из оцинкованной стали. Для впуска и выпуска коров имеются ворота с электромеханическим приводом и дистанционным управлением с рабочего места дояра. Установка комплектуется дополнительно канализационными решетками в оцинкованном исполнении.

Механизм подъема выходных ворот оснащен пневмоцилиндрами и позволяет выпускать по одной корове или группами, в зависимости от времени их доения

Молочная линия

Изготовлена из труб и фитингов из нержавеющей с внутренней полированной поверхностью по Din 11850. Также молочная линия влючает в себя молокоприемный узел и перекачивающий насос изготовленный из нержавеющей стали.

https://www.youtube.com/watch?v=7dld2—9t_E

Обычно на  каждую сторону устанавливают отдельную линию не зависящую от дугой стороны. Молочные линии на доильных залах занчительно короче чем на любой другой системе  доения, что значительно снижает бак осеменненность молока.

Автоматизированный пост управления доением

 Пост управления доением оснашается счетчиком молока, который позволяет определять скорость молокоотдачи, время доения и электропроводность молока.

Два основных метода определения количества надоенного молока:

1. Инфракрасный счетчик от компании SCR считает молоко в потоке. Он достаточно точен и надежен, но точность зависит от качества промыки доильной аппаратуры.
2. Счетчик-дозатор МРС от компании AFIMILK. Его точность одобрена союзом ICAR для применения на племенных стадах и погрешность состовляет не более 1%. Кроме того  он менее чувствителен к качеству промывки молокопровода

Данные о доении отоброжаются на модуле управления доением. С данного модуля оператор запускает процесс доения, может вносить информацию о номерах животных,состоянии их здоровья и указывать на отделение животных на сортировочных воротах на выходе с доильного зала.

По завершениии доения подвесная часть доильного аппарата снимается и  данные уходят в компьютер.

Система управления стадом

По полученным данным с постов доения  и ощейников коров комъютер анализирует  и выдает  всю информацию о надое, периоде лактации, возможных заболеваниях маститом в виде графиков оператору. Также подсказавая точную дату о желаемом времени осеменения коров и времени иследования на наличие стельности.

Это позволяет своевременно осеменять. лечить коров и вести анализ продуктивности коров по показателям:

• продуктивность за лактацию,
• количество лактаций за время жизни коровы в стаде
• окупаемость коровы в стаде
• процент яловости
• снижение или набор веса коров

Кроме того значительно упрошается работа всего состава специалистов работающих на ферме.

Сортировочные ворота

Компьютер сам определяет желаемое время осеменения и автоматически отделяет данных коров на выходе из доильного зала в санитарную зону.

Также оператор и дояр могут пометить корову на отеление в случае если увидели травму животного или наступило время планового осмотра прямо из доильной ямы или с компьютера.

Сортировочные от компании Afikim оснащены весами, для определения массы животного и анализа процесса стельности и лактации.

Видео:Доильный зал на 10 коров MelastyСкачать

Доильный зал «Параллель» конструкция и элементы системы

Параллель — доильная установка, предназначенная для автоматического доения коров, с поголовьем, превышающим 400 голов. Зал монтируется в нескольких вариациях: 2*24; 2*20; 2*18; 2*14. Стоимость оборудования напрямую зависит от количества доильных мест.

Комплектация доильного зала Параллель

В доильный зал Парралель корова попадает путем загода автоматическим или механическим подгонщиком. До попадания в доильный зал, скот содержится в накопителе.

Затем КРС попадает через широкий вход путем загона автоматическим или механическим подгонщиком. Широкий проход снижает риск травматизма животного.

Корова располагается максимально близко к навозному лотку, что обеспечивает чистоту в зале. После доения лоток промывается оператором в ручном режиме.

Корова располагается задом к дояру — наиболее безопасный и удобный метод доения. После доения, скот выходит через ротационные ворота. Поднимаются они автоматически, обеспечивая выход всего ряда коров одновременно.

Корова проходит 5 стадии по доильному залу:

• загон в станок;
• омывание вымя;
• доение;
• обработка вымя антисептическим раствором после доения;
• выход через ротационные ворота.

После выполнения доения, корова направляется через селекционные ворота в загон для отдыха.

https://www.youtube.com/watch?v=f5BC8nrUjoA

Установка Параллели подразумевает следующую комплектацию:

1. Стойла. Металлический каркас, за счет которого корова максимально удобно расположена для последующего доения. Между коровами находятся железные ворота, перекрываются автоматически, когда особь станет на место.
2. Трубопровод. Трубы, изготовлены из нержавеющей стали. Они крепятся на стенах доильного блока и к аппаратам для доения. Проходят через стену к холодильникам.
3. Ваккуумные трубы. Изготавливают из ПВХ, обеспечивают вакуум, что обеспечивает оптимальные условия для доения.
4. Молокоприемник. Цистерна из пластика, используется для временного накопления выдоенного молока. Оснащен насосом и поплавком. При достижении определенного уровня, система срабатывает автоматически (есть возможность ручного управления) и молоко попадает в холодильник.
5. Мойка. После доения группы коров, мойка срабатывает автоматически, промывая аппараты. По окончанию доения стада, промывается вся система. Имеется место присоединения щелочи и кислоты для стерильной обработки системы.
6. Контроль. Доильная система оснащена контролем процесса доения. При наличии сбоя в работе, на мониторе появляется ошибка.

Благодаря конструкции, автоматической мойке, скорости доения, хозяйства быстро окупают установку доильного зала Параллель.

Доильный комплекс параллель выполняет важные функции:

1. Индивидуальная пульсация у молочного поста, не зависящая от общего поголовья коров в стойле.
2. Молочный пост оснащен световой индикацией, предупреждающей об окончании доения, количестве молока. Оснащен датчиком тревоги: если на дойку зашла больная корова в общем стаде. Датчик выдает на дисплее сигнал. Дояр пускает в этом случае молоко по отдельной линии.
3. Мониторинг пульсации. При наличии повреждений молочных труб на дисплей выдается сигнал.
4. Автоматическое отключение аппарата, по окончании дойки.
5. Сигнализация о низком надое или случайном отключении аппарата.

Доильное оборудование подключено к компьютеру, на который все данные о корове и количестве надоя отправляются автоматически.

Элементы системы доильного зала Параллель

Доильная установка Параллель оснащена 3 основными элементами, необходимыми для качественной работы:

1. Микропроцессорный контроль молочным постом – МС200. Настраивается с учетом требований пользователя. Позволяет управлять и контролировать работу молочного зала: доение, мойка и так далее.
2. Вакуумная установка. Представлена насосами. Создающие необходимый вакуум для оптимального доения КРС. Прямой привод снижает расходы по эксплуатации, повышает надежность рабочего оборудования. Насос оснащен системой подавления шумов.
3. Молокоприемник. Подходит для любого типа доильного зала.

Стоимость Параллели

Стоимость на Параллель с наличием опции — сепарационная калитка зависит от количества мест. Цены представлена в рублях:

• Доильный зал «Параллель» 2х18 с управлением стада, селекционная калитка, 700 транспондеров (SCR Израиль) 20849000 руб.
• Доильный зал «Параллель» 2х10 с управлением стада, селекционная калитка, 350 транспондеров (SCR Израиль) 14550000 руб.
• Доильный зал «Параллель» 2х12 с управлением стада, селекционная калитка, 400 транспондеров (SCR Израиль) 15500000 руб.
• Доильный зал «Параллель» 2х16 с управлением стада, селекционная калитка, 600 транспондеров (SCR Израиль) 19400000 руб.
• Доильный зал «Параллель» 2х16  без управления  стада (SCR Израиль) 8900000 руб
• Доильный зал «Параллель» 2х18  без управления  стада (SCR Израиль) 9660000 руб.
• Доильный зал «Параллель» 2х20 с управлением стада, селекционная калитка, 1000 транспондеров (SCR Израиль) 24300000 руб.
• Доильный зал «Параллель» 2х24 с управлением стада, селекционная калитка, 1200 транспондеров (SCR Израиль) 25800000 руб.
• Доильный зал «Параллель» 2х14 с управлением стада, селекционная калитка, 500 транспондеров (SCR Израиль) 18650000 руб.
• Доильный зал «Параллель» 2х10  без управления  стада (SCR Израиль) 6350000 руб.
• Доильный зал «Параллель» 2х12 без управления  стада (SCR Израиль) 7820000 руб.
• Доильный зал «Параллель» 2х14  без управления  стада (SCR Израиль) 7840000 руб.

Автоматическая система доения с мойкой оборудования после каждой коровы снижает риск перезаражения коров таким заболеванием, как мастит. А снижение затрат по эксплуатации позволяет хозяйству быстрее выйти на прибыль.

08.08.2021

Видео:Доильный зал Карусель: вход и выход коровСкачать

Схемы организации доильных залов для крупных ферм

Правильно оборудованный доильный зал — ключ к успеху молочной фермы. Механизаций и автоматизация процесса доения не только облегчает труд сотрудников фермы, но и позволяет ускорить производство молока, снижает риск травмирования коров и существенно снижает себестоимость готового продукта. При организации доильного зала нужно знать несколько особенностей процесса.

Организация доильного зала

Правильная организация работы доильного зала начинается с покупки оборудования, которое позволит упростить процесс механической дойки и сбора молока. При выборе любого оборудования — доильного аппарата, молокоприемника и т.д. — стоит проявить больше внимание к качеству, безопасности материалов, скорости и мощности, удобстве в эксплуатации.

Доильные залы чаще всего оборудуются на средних и крупных фермах КРС. Для фермы с малым поголовьем коров доильный зал не столь рентабелен.

Правильно организовать работу можно только с учетом следующих факторов:

• Мощность зала. Рассчитывается исходя из общего поголовья КРС,
• Площадь помещения. Должна соответствовать минимальным требованиям,
• Квалификация сотрудников.

Из обязательных требований для обустройства зала:

• Наличие надежной электрической линии,
• Наличие хорошего водоснабжения.

Как работает доильный зал

Существует несколько типов доильных залов:

• Карусель,
• Елочка,
• Тандем,
• Параллель.

Для всех видов залов технология доения коров и применяемые доильные аппараты — одинаковы.

https://www.youtube.com/watch?v=RLvwBZnrHVA

Обычно коров группами приводят в доильный зал, отбирая схожих по молочности животных. Коровы занимают отдельные боксы и фиксируются в них. Оператор прикрепляет к вымени соски доильного аппарата, которые и доят корову, и включает аппарат.

Специальная программа чувствительности позволяет доильному аппарату отсоединиться от вымени автоматически, как только сбор молока будет закончен. После этого дверь бокса открывается, и буренка покидает стойло.

Затем запускается следующая группа.

Необходимое оборудование

Обязательное оборудования для доильного зала это:

• Молочный пост с панелью управления для оператора,
• Молокоприемник,
• Доильный аппарат,
• Вакуумные насосы,
• Молокопровод,
• Система очистки.

Управление доильным аппаратом

Молочный пост позволяет следить за процессом дойки и учитывать надои от каждой буренки. Аппарат управления отвечает также за вакуум, транспортировку молока по трубопроводу, электропитание и водоснабжение.

Чаще всего доильный аппарат подключается к молокопроводу, но для дойки коров со сложным характером лучше предусмотреть размещение ведра под сосками аппарата. Обязательная промывка всех систем доильного аппарата происходит автоматически до и после доения коров.

С этой целью в комплекс встраивается система нагрева воды до нужной температуры.

Тип зала «Карусель»

Доильные залы «Карусель» более эффективны на крупных фермах, рассчитанных на поголовье от тысячи коров. Пропускная способность такого зала — сто животных в час. Платформа с размещенным на ней оборудованием и оператором построена на принципе вращающегося ротора.  Есть два типа доильного зала «Карусель».

Схема первой конструкции предусматривает размещение стойл для буренок в центре платформы, а оператора и оборудования — снаружи.

Доильные залы второго типа отличаются тем, что стойла размещаются с наружной стороны, а обслуживающие персонал и оборудование — в центре.  С помощью панели управления контролируется процесс начала и окончания дойки.

Скорость движения коров регулируется в зависимости от скорости отдачи молока. Если дойка одной из коров закончилась, оператор может снизить скорость или остановить весь процесс.

Преимущество зала «Карусель» в высокой пропускной способности.

Зал Большая Карусель — оператор работает изнутри

Обеспечивается она непрерывным процессом доения и легкостью в обслуживании. Вращающаяся установка занимает также и меньше места.

Дойка коров на карусели проходит более спокойно благодаря встроенной системе звукоизоляции. Устройство снижения шума установлено на вакуумных насосах.

Доильные залы «Карусель» имеют удобные и безопасные стойла выполнены из оцинкованной стали и могут быть оснащены дополнительно автоматической подачей корма или воды.

Тип зала «Елочка»

Схема строения доильных залов «Елочка» отличается параллельным расположением станков для буренок по обе стороны от прохода. Каждый станок состоит из десяти боксов, расположенных под углом в 30 градусов к проходу. Стойла изготавливаются из оцинкованных труб, а для изготовления рабочих проходов используют нержавеющую сталь.

Модуль управления состоит из:

• Доильных стаканов,
• Системы отключения доильного аппарата,
• Счетчика надоя молока,
• Электромагнитного пульсатора.

«Елочка» оснащена рабочим дисплеем, на который в режиме реального времени выводится номер буренки и количество молока. Номер коровы считывается системой опознания с ошейника или бирки. Оператор также может ввести номер самостоятельно. Режим работы пульсатора устанавливается автоматически для каждой коровы в зависимости от скорость отдачи молока.

В комплект «Елочка» входит и молокоприемник, система промывки оборудования и три установки, каждая из которых имеет вакуумные насосы. В автоматическую систему подмыва вымени входит электрический нагреватель воды, трубопровод и разбрызгиватель в воды в виде пистолета.

Предусмотрена также и система удаления отходов после промывки траншеи и уборки всего зала.

Тип зала «Тандем»

Схема доильного зала «Тандем» отличается от «Елочки» более широким фронтом доения. Станки для коров располагаются друг за другом параллельно центральному проходу. Каждый бокс имеет отдельные ворота, через которые буренка попадает в бокс.  Доильные установки «Тандем» имеют свои плюсы:

• Быстрое размещение коров по боксам,
• Возможность осмотра животного,
• Доильное оборудование способно выявить маститные включения у буренок.

Сегодня более популярны мобильные залы «Тандем» для КРС. Они состоят из передвижной платформы молокопровода.

https://www.youtube.com/watch?v=4WhgRHdmvPs

Применять мобильный зал можно даже на пастбищах с выгулах, а также на фермах, где используют привязное содержание коров.

Платформа рассчитана на шесть боксов с кормушками. В оборудование входят вакуумные насосы, молокоприемник и молокопровод. трубопровод и гибкие шланги для промывки системы. Платформа может подниматься или опускаться с помощью домкратов и регулироваться по высоте бокса, что облегчает работу оператора. Система автоматического обмывания вымени включается до и после доения.

Еще одно достоинство такого зала — покрытие платформы. Оно долговечно, легко моется, не задерживает влагу и запахи. Платформа устанавливается на четырех колесах, а крыша устройства сделана из гофрированного металлопластика.

Тип зала «Параллель»

Схема зала «Параллель» очень проста и чаще всего используется на небольших и средних фермах. Стойла располагаются в два параллельных ряда, между которыми расположен проход и пульт оператор.

Максимальное количество боксов для буренок в одном ряду — не более 14. Чаще всего коров доят группами, подобранными по молочности и скорости отдачи молока. В стойлах буренкам обмывают вымя и надевают соски доильного аппарата.

После завершения дойки вымя вновь обрабатывается, и коров выпускают через вращающиеся ворота.

• Практика использования зала «Параллель» показывает, что эффективнее сначала доить высокоудойных коров и лишь в конце — молодых и тугодойных. Система доения позволяет вести индивидуальный учет молока от каждой буренки и всей группы.
• Зал «Параллель» обладает довольно высокой пропускной способностью, поскольку обладает широкой зоной выхода. Размещение коров в непосредственной близости друг от друга позволяет сэкономить площадь помещения.
• В залах «Параллель» стойла расположена под прямым углом к оператору. Главное преимущество зала «Параллель» — компактность и легкость в обслуживании. Минимальная площадь помещения для доильных боксов — 55 кв.м. Этого достаточно, чтобы обслужить стадо в 100- 200 голов.

Стандартная комплектация «Параллель»:

• Стойловые конструкции,
• Вакуумные насосы,
• Автоматический трехтактный доильный аппарат,
• Молокопровод, подключенный к молокоприемнику,
• Пульт управления,
• Система промыва.

📹 Видео

Бюджетный доильный зал Ёлочка 2х10Скачать

Мой доильный залСкачать

Доильный зал ПАРАЛЛЕЛЬ от Milkline - Ваша корова достойна лучшего!Скачать

Доильный зал Параллель - вход коров на доильную площадкуСкачать

Как сделать доильный зал Melasty на 10 коров или козСкачать

Минусы и особенности нашего доильного зала "ёлочка" 1х4Скачать

ДОИЛЬНЫЙ ЗАЛСкачать

Доильный зал "елочка" ч 1 "Общая компоновка"Скачать

Доильный зал DeLaval Champion™ параллельного типаСкачать

Доильный зал Карусель с коровамиСкачать

Доильный Зал для коз Melasty. Показываем всё как естьСкачать

Доильный зал «Елочка 2х5» с командоконтроллерами Kompas 500 ООО АГРОПЛАНЕТАСкачать

Доильный зал «АвтоТандем 2х3» с командоконтроллерами Kompas 500 ООО АГРОПЛАНЕТАСкачать

Еще раз про доильный зал и ловушку для мухСкачать

Молочка: коровник, доильный зал, корма - сколько стоит?Скачать

Доильный зал Елочка 2х5 PanazooСкачать
