Монтаж теплых полов с подогревом

Содержание

Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство

Монтаж теплых полов с подогревом

Один из вариантов обогрева частного дома заключается в обустройстве теплых полов.

Ключевое достоинство такой системы отопления – прогрев жилых помещений с самого нижнего уровня, в результате чего в доме создается максимально комфортный микроклимат.

Конструкцию теплого пола нельзя назвать сложной, но ее монтаж имеет определенные нюансы, о которых необходимо знать. Данная статья ответит на вопрос о том, как сделать теплый пол в частном доме своими руками.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления.

К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол.

Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

  1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
  2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
  3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
  4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
  5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
  6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
  7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
  8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

  • Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
  • Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
  • Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

  1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
  2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
  3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
  4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
  5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга.

Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать.

Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

  • D = S / M * k, где
  • D – общая длина труб,
  • S – площадь комнаты,
  • M – шаг укладки,
  • k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

  1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
  2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
  3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

  1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
  2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
  3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
  4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
  5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
  6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Устройство и виды электрических теплых полов

При необходимости укладки теплого пола в отдельной комнате, то более актуальной будет электрическая отопительная система. Чаще всего электрический теплый пол используется в качестве вспомогательного или локального отопления. Такая система обязательно подключается к терморегулятору, который включает и выключает систему по мере необходимости.

Источник: https://teplospec.com/teplyy-pol/kak-sdelat-teplyy-pol-v-chastnom-dome-svoimi-rukami-vidy-pravila-montazha-poshagovoe-rukovodstvo.html

Водяной теплый пол

Монтаж теплых полов с подогревом

Хотите сделать свой дом уютным, современным и теплым? Обратите внимание на теплый водяной пол. В этой статье мы подробно опишем все его преимущества и недостатки, расскажем, как выбрать трубы и уложить их, опишем схему коллектора и системы управления.

Преимущества и недостатки водяного тёплого пола. Подготовка основания. Нюансы монтажа. Выбор труб, способы их укладки, частота витков и варианты фиксации. Стяжка и сроки созревания.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно.

Даже если оно будет, то исчезнет основной лейтмотив – автономность.

Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7.

Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона.

Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

  Теплый пол под линолеум

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола.

Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см.

В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль.

Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м).

Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу.

Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Монтажные ленты более приемлемое решение, но на них очень трудно укладывать трубу спиралью (улиткой).

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

  Теплый пол под плитку

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         ХарактеристикаМатериалРадиусизгибаТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**

Источник: http://stroypedia.com/pol/teplopol/vodyanoj-teplyj-pol.htm

Как установить электрический теплый пол своими руками

Монтаж теплых полов с подогревом

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола

Существует три основных вида электрического теплого пола:

  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор.

Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея.

Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать.

Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день.

Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

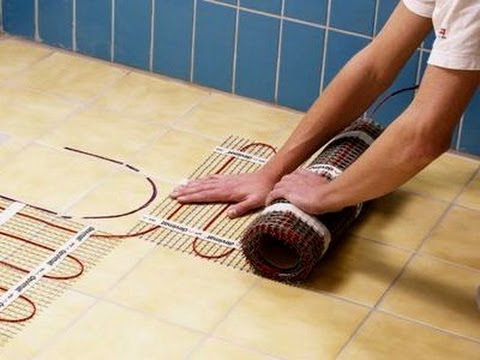

Теплые полы в виде нагревательных матов

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Источник: https://znayteplo.ru/otoplenie/teplye-poly/kak-ustanovit-elektricheskij-teplyj-pol-svoimi-rukami/

Теплый пол в бане под плитку, какой лучше: электрический или водяной, монтаж

Монтаж теплых полов с подогревом

Установка тёплых полов в баню под плитку является популярным решением, так как данный тип отопления улучшает микроклимат в банном помещении и имеет целый ряд других преимуществ.

Несмотря на то, что стоит такая система обогрева недешево, в дальнейшем она себя окупает.

Так же плюсом можно считать способность быстро просушивать все поверхности, в результате чего увеличивается срок службы отделки и перекрытий.

В настоящее время существует большое разнообразие вариантов типов теплых полов. Все они имеют свои положительные и отрицательные стороны и особенности монтажа. В данной статье, мы подробно разберем вопрос – какой тип тёплых полов лучше всего подойдет в баню под плитку. А чтобы это понять, следует, подробно ознакомится со всеми их видами.

Разновидности полов с подогревом для бани

Раньше, единственным способом обогрева полов в бане было печное отопление – инструкция как подключить водяной пол в бане к банной печи. Современные же отопительные устройства более эффективны, и, несмотря на бытующее мнение о возможности возгорания, они пожаробезопасны. Существует три основных варианта тёплых полов для бани:

  1. Водяной — это замкнутая система наполненная водой, и имеющая отопительный электрический или газовый котёл.
ПлюсыМинусы
Равномерное прогревание площади Трудоёмкий монтаж
Стоимость обслуживания не высокая Необходимость в дорогостоящем оборудовании для контроля за температурой
Возможна разгерметизация конструкции
Условия проведения ремонтных работ сложные
  • Электрический — для обогрева используется нагревательный элемент, в виде кабеля или мата. Принцип действия — подаваемое электричество преобразуется в тепловую энергию, и распространяется по всей поверхности.
ПлюсыМинусы
Регулировка температурным режимом производится автоматически Дорогие расходные материалы
Доступна укладка любого покрытия Высокая стоимость электроэнергии
Быстрая установка
  • Инфракрасный тёплый пол — тёплое электромагнитное излучение. Все элементы находятся в полиэтиленовой плёнке, что защищает от поражения током.
ПлюсыМинусы
Долговечная и практичная конструкция Присутствуют скрытые соединения в большом количестве
Устанавливается под любое основание

Подготовка перед установкой теплых полов

Часто для напольного покрытия в банеприменяется древесина, однако сегодня популярностью пользуется плитка. В этомслучае, в качестве основания служит бетонная стяжка, она плохо держит тепло.

Поэтому, требуется дополнительное утепление пола теплозащитной прослойкой. Утеплять можно теплоизоляционным материалом: войлоком, керамзитом, стекловатой, пенопластом.

Пол в банеполучается более тёплый, если между двух слоёв бетона поместить утеплитель. Последний слой можносделать тоньше базового, это сэкономит пространство в помещении.

Важно знать! Так как в бане, уровень влажности высокий, то все детали чернового пола следует обработать водоотталкивающим и антисептическим раствором и произвести гидроизоляцию.

Электрический тёплый полв баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основаконструкции — кабель:одножильный или двужильный.

Монтаж тёплогоэлектрического пола под плитку, необходимо начинать с выбора схемы укладки,наиболее распространена змейка, она проще в установке.

Сам принцип действия несложный, главноесоблюдать следующие правила,отступать:

  • отвсех стен по 5 см;
  • по10 см от источников тепла;
  • делать шаг между витками, у каждогопроизводителя он свой, согласноинструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладкив бане электрических тёплых полов под плитку простая:

  1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делаетсяжелобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб —взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезанавдоль.

При помощи водостойкого силиконового герметика можно соединитьстенки трубы. Желобокнакрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка игравия. Каждый слой следует хорошо утрамбовать.

  • Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
  • Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расходматериала зависит от площади помещения и толщины самой стяжки. К примеру: еслибаня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона (3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основанияможно использовать армированную сетку, она существенно увеличивает прочностьповерхности.

  • Следующий этап заключается в укладке теплоизолирующегослояиз твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническимхарактеристикам идеально подойдёт экструдированный вид толщиной 3 см. Онукладывается в два слоя, стыки склеиваются скотчем.
  • Завершающийэтап перед укладкой керамической плитки — монтаж электрической системы обогрева(матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуетсярасполагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретениемнеобходимо нарисовать схему расположения. Если в бане электрический теплый пол подплитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсекенужен отдельный контур.

Электроустройство должнобыть накрыто армированнойсеткой. Размещатьдатчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщинаэлектрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

  • нерезать и не сгибать их;
  • неперекрывать один другим;
  • некласть тяжёлые предметы;
  • неходить по неустановленным матам;
  • неукладывать маты при температуре меньше 5 градусов;
  • неустанавливать их под стены;
  • некласть под деревянные полы.

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — являетсясамым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасныймат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается смонтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция поукладке тёплого плёночного пола в бане

  • Рассчитывается количество материала иосуществляется его подготовка, обязательно все срезы греющих элементовдолжны быть изолированы;
  • расстилается плёнка по разработанной схеме,и отмечаются места, где будет устанавливаться кабель;
  • очищаетсяплощадь от мусора;
  • укладываетсятеплоизолирующий материал и фиксируется на скотч;
  • укладываетсяинфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы кпитающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальнойпропиткой;
  • проводится замер рабочегосопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрываетсяплиточным клеем.

Сделать такой тёплый пол под плитку можноза день. Ведь особенность такой модели — нет необходимостив заливке стяжки.

Водяной теплый пол

Прежде чем начать работы по монтажу тёплоговодяного пола в баню, требуется удостовериться, что поверхность ровная,определиться с материалом труб и распланировать их размещение (улитка,змейка).  Улитка самая подходящая модельдля бани, она равномерно прогревает поверхность.

В качестве источникатепла чаще применяется вода, но возможно заменить её на антифриз. Он неподвержен замерзанию при низких температурах, в результате чего может произойтиразрыв труб.

Обратите внимание! Чтобы обеспечить нагрев водяного пола, его подключение должно осуществляться к обогревательному котлу, но в бане его можно заменить печью. Для этого над печкой устанавливается котёл, в нём греется вода.

Это особенно будет уместным, если парная являетсяотдельным строением. Насос требуется не зависимо от выбранноговарианта нагрева, с помощью него обеспечивается циркуляция воды в трубах.

Монтаж теплого водяногопола

Водяной пол в баню под плитку можно укладывать двумя способа:

  • бетонным — подразумевает наличиебетонной стяжки, она заливается поверх труб;
  • настильным — контур для обогреваукладывается на пенополистирольные плиты или настил из дерева, применяется,когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилкеиспользуется бетонный вариант. Процедура монтажа полов этим способом следующая:

  1. Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
  2. Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
  3. Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
  4. Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Ошибки при укладке

Производить самостоятельныеработы по укладкетёплого пола в бане не сложно,несмотря на это, часто допускаются ошибки, которые приводят к дефектам  всей системе.

Чтобы избежать их,необходимо придерживаться следующих рекомендаций.

  1. Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
  2. Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
  3. Запрещено включать систему, пока полностью не высохнет бетон.
  4. Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
  5. Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
  6. При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
  7. Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
  8. Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
  9. Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
  10. Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
  11. Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты,можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов сподогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладаютрядом преимуществ:

  1. Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
  2. Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
  3. Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
  4. Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотряна все положительные стороны таких полов, у них есть и недостатки: высокаястоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном,требуется снятие полового покрытия.

Сучётом конструкции и планировки помещения, обустраивать теплые полы под плиткуможно в помывочномотделении, предбаннике, сауне.

Наиболеецелесообразна, установить в бане – пленочный инфракрасный теплый пол, так какдля её функционирования достаточно подключиться к электропитанию и ондостаточно прост в монтаже. Для водяного пола же требуется установка котла, чтонакладно и производить заливу стяжки, которой необходимо для полного высыхания доодного месяца.

Поэтому,даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядитболее практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

по теме

Источник: https://trubanet.ru/teplyjj-pol/teplyjj-pol-v-bane-pod-plitku.html

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
