Завод по изготовлению медицинских шприцов. Свой бизнес: производство одноразовых шприцов. Технология и оборудование для производства шприцов, расчет затрат и документы для старта. Самые известные производители медицинских шприцев

В недалеком прошлом шприцы были только многоразовыми. Их подвергали обязательной стерилизации. Однако в настоящее время все изменилось. Производители предлагают одноразовые шприцы, которые обладают большим спектром применения, надежны и удобны.

История изобретения

Своим возникновением одноразовые шприцы обязаны новозеландскому ветеринару и фармацевту Колину Мердоку. За свою жизнь он получил более сорока пяти патентов.

Однако наиболее значимым изобретением Мердока стал одноразовый медицинский шприц. По задумке ветеринара, изобретение предполагало ускорение и упрощение процедуры вакцинации животных.

Для этого в шприц должно было заранее запаиваться лекарство.

Несколько позднее в его голову пришла гениальная идея о том, что, используя одноразовые изделия во врачебной практике, можно свести к минимуму риск передачи инфекции. Производство одноразовых шприцов в промышленных масштабах было налажено в 1961 г.

Идея для бизнеса

В настоящее время в медицинских целях используются шприцы только одноразового применения. Они крайне необходимы для больных диабетом. С их помощью проводят вакцинацию, делают внутримышечные, подкожные, а также внутривенные инъекции.

Однако семьдесят процентов этого востребованного в медицинской практике инструмента изготавливается за пределами нашей страны. Следовательно, стоимость этих изделий гораздо выше той, за которую можно было бы реализовывать аналогичную продукцию отечественного производства.

Не секрет, что спрос на одноразовые шприцы есть и будет всегда, ведь инъекции пока еще никто ничем не заменил. Именно поэтому производство одноразовых шприцов является перспективной бизнес-идеей. Это дело способно приносить неплохой доход.

Строение шприцов

В медицинской практике инъекции, забор крови, а также отсасывание из полостей патологического содержимого производится при помощи специального инструмента. Им является одноразовый шприц.

При этом по строению выделяют двухкомпонентные шприцы, состоящие из поршня и цилиндра; трехкомпонентные инструменты, составной частью которых (кроме поршня и цилиндра) является также смазанный специальной жидкостью резиновый наконечник, предназначенный для более гладкого скольжения по цилиндру.

Одноразовые шприцы могут отличаться расположением наконечника. У одних медицинских инструментов оно концентрическое, или коаксиальное. Это означает его расположение в центральной верхней части цилиндра.

Обычно такое строение характерно для шприцов, имеющих объем от одного до одиннадцати миллилитров. Производятся инструменты для инъекций с боковым расположением наконечника (эксцентрическим).

Обычно это шприцы большого объема (от двадцати двух миллилитров).

В одноразовых шприцах могут быть и различные типы крепления игл. Различают луер, когда игла просто надевается сверху на цилиндр; луер-лок – иглу вкручивают в цилиндр; и несъемный тип, когда иглу интегрируют в корпус цилиндра.

Размеры

Одноразовые шприцы отличаются и своими объемами. Это позволяет использовать их для различных целей.

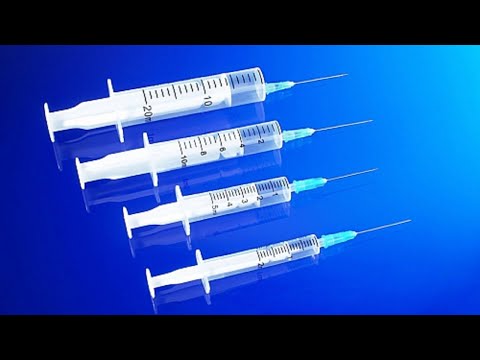

Размеры одноразовых шприцов

Малого объема – 0,3 и 0,5, а также 1 миллилитр. Такие шприцы находят применение в эндокринологии (для инсулиновых инъекций), во фтизиатрии (шприцы туберкулиновые), а также в неонатологии (для взятия внутрикожных проб аллергологического характера, а также проведения вакцинации).

Стандартного объема – 2, 3, 5 и 10, а также 20 миллилитров. Как правило, такие шприцы служат медицинским инструментом при выполнении внутримышечных, подкожных, а также внутривенных инъекций.

https://www.youtube.com/watch?v=QjH-sGbSReI

Большого объема – 30, 50, 60 и 100 миллилитров. Такие шприцы необходимы для проведения процедур отсасывания жидкости, а также для промывания полостей и введения веществ.

Выбор направления деятельности

Производство одноразовых шприцов, оснащенных инъекционной иглой, потребует покупки большого количества дорогостоящего оборудования. Предположим, что вы начинаете свое дело практически с нуля. При такой раскладке, чтобы открыть завод по производству шприцов, потребуется около миллиарда рублей. Это внушительная сумма.

Некоторые производители шприцов открывали линии по созданию данного медицинского инструмента без иглы. Это позволило снизить сумму первоначальных вложений. Только после того как бизнес был налажен, они приступали к выпуску полного комплекта. Некоторые предприниматели идут несколько иным путем. Они закупают для полной комплектации импортные иглы.

Как поступите вы? Все зависит от финансовых возможностей. Организовать производство одноразовых шприцов можно за одиннадцать-двенадцать месяцев. В этот период потребуется закупить оборудование, обучить персонал и т.д.

Технологический процесс

Производство одноразовых шприцов потребует наличия специального помещения. Прежде всего, должна быть линия, предназначенная для изготовления поршня и цилиндра. На производственном участке также необходимо отгородить складские помещения для приема и хранения сырья.

Для изготовления поршней и цилиндров потребуется полипропилен или полиэтилен. Части одноразовых шприцов получают методом литья. Для реализации этого процесса понадобятся специальные машины, оснащенные пресс-формами.

Технология изготовления одноразовых шприцов проста. Прежде всего, производится засыпка сырья в специальный бункер. После этого машиной осуществляется плавка массы и формирование нужных частей изделия.

После охлаждения при использовании метода шелкографии или офсетной печати на цилиндры наносится мерная шкала. На следующем этапе на поршни надевают наконечники и соединяют их с цилиндрами. Шприц готов.

Его стерилизуют и производят упаковку в блистеры.

Необходимое оборудование

Линии по производству шприцов должны состоять из определенного набора машин. Среди них следующие.

Термопластавтомат. Это машина, предназначенная для литья, стоимость которой составляет сто пятьдесят тысяч (при покупке ранее использовавшегося оборудования), или один-два миллиона рублей (новое оборудование).

Прессформы, для приобретения которых понадобится от двухсот до пятисот тысяч рублей.

Машина, предназначенная для охлаждения (50-250 тысяч рублей).

Вакуум-формовочная или пневмоформовочная машина, предназначенная для упаковки готовых изделий (60-90 тысяч рублей).

Станок для офсетной печати (приблизительно триста тысяч рублей).

Машина, с помощью которой производится сборка одноразовых шприцов, производительностью до 24000 единиц в час (от одного миллиона рублей).

Стерилизатор (около одного миллиона рублей).

Таким образом, оборудование для производства шприцов обойдется приблизительно в четыре миллиона рублей.

Закупка сырья

Производство одноразовых шприцов потребует приобретения следующих материалов:

Полипропилена (от 30 до 75 рублей за килограмм). Для того чтобы в месяц изготавливать три миллиона шприцов, потребуется шесть-семь тонн данного сырья. Затраты при этом составят около четырехсот тысяч рублей.

Силикона или резины на поршневые манжеты (от двухсот сорока рублей за килограмм).

Краски для печати (три-четыре тонны на месяц).

Выбор помещения и необходимый штат персонала

Производственные площади, предназначенные для производства одноразовых шприцов, должны быть не менее двух-пяти тысяч квадратных метров. Необходимо соблюдать определенную высоту потолка.

Она должна быть не менее шести метров. Соблюсти потребуется и ширину пролетов (не менее 12 метров).

Здание должно быть оснащено сетью инженерных коммуникаций и располагаться не далее, чем в пятистах метрах от жилых строений.

https://www.youtube.com/watch?v=zgQ68P3G63k

На участок, где производится подготовка сырья, необходимо поставить двух операторов и трех рабочих. За технологическим процессом автоматической линии литья должны следить два мастера.

Одного-двух операторов понадобится взять на участок, где будет производиться нанесение шкалы. По одной штатной единице должно находиться на участке упаковки, стерилизации и контроля качества.

На складе готовой продукции понадобится от пяти до десяти рабочих.

Необходимые документы

Производимый вами товар должен быть испытан в Роспотребнадзоре, где на него будет выдан сертификат соответствия. Необходимые характеристики шприцов, а также методы их испытаний описываются в ГОСТе Р ИСО 7886-4-2009.

Линия полного цикла для производства одноразовых шприцев и игл

1. Общие положения проекта
1.1. Предмет проекта. Максимальная производительность данной линии составляет 20 000 000 миллионов одноразовых шприцев и игл в год при графике работы 1-3 смены в день. Данные показатели производства могут быть легко увеличены после того, как рабочий персонал приобретет достаточный опыт и частично увеличит кол-во оборудования.

Фото конечного продукта (шприцы на 3 и 5 мл)

2. Краткое описание
2.1.1. Одноразовые шприцы. Шприцы, производимые данной линией, состоят из трех элементов: цилиндра, плунжера и уплотнительной манжеты. Цилиндр представляет собой трубку c двумя отверстиями — большим для плунжера и малым с подыгольным конусом для иглы.

Плунжер представляет собой шток поршневого типа со слегка конусообразным наконечником, который обеспечивает надежное соединение с иглой. Объем раствора внутри шприца обозначается градуировкой на цилиндре. Эти линии могут быть в миллилитрах или долях миллилитра в зависимости от емкости шприца.

Уплотнительная манжета изготавливается из эластомерных материалов, которые являются полностью безопасными и не содержат латекса. Линия по производству эластомерной манжеты может быть исключена или изменена, если заказчик предпочтет использовать другие материалы.

Линия по производству шприцев включает в себя процессы литья под давлением (термопластавтоматы), сборку, упаковку и стерилизацию шприцев.

Производственная линия соответствует Международным стандартам с использованием автоматического и полуавтоматического оборудования, а выпускаемая продукция соответствует корейским стандартам KSP3004-1986, KS P3001-1985 и I.S.O. 7886-1: 1993 (для одноразовых шприцев) и 7864-1: 1993 (для одноразовых игл).

Видео:Производство медицинских шприцевСкачать

Стратегическая игла: как работает завод по производству шприцев в Подмосковье

Сегодня шприцы для инъекций, как правило, привозят из-за рубежа. Решить проблему импортозависимости намерен резидент особой экономической зоны «Дубна». Компания «Паскаль Медикал» ставит перед собой амбициозную задачу – занять до 20% отечественного рынка. Наши корреспонденты посетили предприятие и познакомились с тонкостями производственного процесса.

Вокруг шум

Первое желание при входе в цех – закрыть уши руками. Шум стоит не сильный, но очень заметный, как будто одновременно работает десяток тракторов. А вот и сами «тракторы» – несколько желтых машин в ряд. Это так называемые литьевые машины, которые делают пластмассовые детали для шприцев. К шуму постепенно привыкаешь. Сотрудники смены могут использовать беруши – это не запрещено.

Большая часть производства автоматизирована. Главный ингредиент – полипропилен – привозят со склада небольшими партиями и загружают в специальные установки, похожие на большие котлы. Там он плавится и при необходимости окрашивается. Окраска пластиковых оснований иголок необходима по стандарту для идентификации их размеров.

Сырье по трубам поступает в 12 литьевых машин. Каждая из них производит пластиковые детали шприцев: основания иголок, поршни и цилиндры разных размеров. Если что-то пошло не так, умная машина останавливается и с помощью сигнала оповещает об этом оператора. Выпускаемая продукция подвергается регулярной проверке.

– Контроль по наиболее критичным технологическим параметрам осуществляется каждые 10–15 минут, – рассказывает ведущий специалист отдела научно-исследовательских и опытно-конструкторских разработок компании «Паскаль Медикал» Константин Цуриков. – Раз в один-два часа изделия берут на проверку в лабораторию для проведения дополнительных измерений и тестов.

Ответственный процесс

Пластмассовые основания поступают в иглосборочные машины, куда оператор вручную загружает также металлические иглы, силикон и клей. На конвейере детали склеиваются воедино, по ходу минуют две системы видеоконтроля и несколько станций проверки качества. Брак машина «сбрасывает» самостоятельно. Позже он будет переработан.

https://www.youtube.com/watch?v=WAbNEmn4s-Y

Задача последней станции – убедиться в том, что весь брак был сброшен и из установки выходят только качественные изделия. Собранные иглы вместе с другими компонентами поступают в следующую машину – по сборке шприцев.

В то же время другая машина наносит краску на цилиндры шприцев, после чего они автоматически отправляются на линию сборки.

Там машина собирает поршни, иглы, манжеты и цилиндры с нанесенной шкалой в готовое изделие, которое впоследствии проходит контроль.

На финальной стадии робот переносит партию готовых шприцев на линию упаковки, где укладывает их в блистерные ячейки. В итоге в цех по ленте конвейера поступает уже готовый и упакованный продукт, который сотрудникам остается только сложить в коробки.

Александр Федоров, генеральный директор «Паскаль Медикал»:

– Шприц не самое сложное медицинское изделие, однако это основа большинства медицинских манипуляций. От его качества часто зависит результат сложных клинических исследований и комплексных программ лечения. Осложнения в случае неправильного выбора изделия могут быть достаточно серьезными и свести на нет результат всего лечебного процесса.

Три энтузиаста

Инвестиционное соглашение с правительством Московской области компания «Паскаль Медикал» подписала в 2021 году в рамках Петербургского международного экономического форума.

– Три года назад три энтузиаста, откликнувшиеся на поставленную страной задачу по импортозамещению, приняли решение инвестировать в строительство комплекса по производству медицинских изделий, – рассказывает генеральный директор «Паскаль Медикал» Александр Федоров.

По его словам, конкурентов у проекта в России нет. Прежде всего это касается уровня технологического и лабораторного оснащения, а также контроля качества.

Инвестиции в первую очередь составили около 2 млрд руб. Официальное открытие производства состоялось в сентябре 2021 года. Тогда на завод приезжал губернатор Андрей Воробьев. В течение нескольких месяцев изготавливались пробные партии, но уже полгода завод работает в штатном режиме. Месяц назад были налажены регулярные продажи.

Проектная мощность производства составляет 450 млн изделий в год. Предприятие планирует занять порядка 20% российского рынка шприцев. Конкурировать «Паскаль Медикал» собирается в первую очередь не с отечественными, а с зарубежными производителями.

– Основная доля рынка сегодня приходится на дешевые китайские шприцы. Российские же производители зачастую работают на устаревшем оборудовании – и в том, и в другом случае страдает качество, – поясняет Константин Цуриков. – Поэтому сегодня так актуален наш проект – изготовление качественных шприцев по конкурентной цене.

Андрей Воробьев, губернатор Московской области:

– Завод «Паскаль Медикал» – полное производство, где выпускаются иглы из высококачественного материала и, соответственно, сами шприцы. Это серьезное конкурентоспособное предприятие, осуществившее прорыв на российском рынке.

Спасибо оптимизации

На заводе используют оборудование, произведенное в Швейцарии, Италии и Канаде. К сожалению, машины такого класса в России пока не делают. Сырье для шприцев также закупается за границей – найти российского поставщика, соответствующего высоким требованиям компании, к настоящему моменту не удалось.

Продукция, выпущенная на подмосковной земле, выходит по себестоимости более дешевой по сравнению с заграничной благодаря оптимизации технологического процесса, льготным условиям для резидентов особой экономической зоны, более дешевой рабочей силе и особенностям логистики.

Сегодня на предприятии производится шесть видов продукции: шприцы разных размеров объемом от 1 до 20 мл. Они могут использоваться для инъекций, капельниц, забора крови и инсулиновых уколов.

Нет бактериям

Среди работников завода «Паскаль» много жителей Дубны, Кимр и других близлежащих населенных пунктов. Всего здесь заняты около 200 человек – как на производстве, так и в офисе. Продукция выпускается круглосуточно: работа ведется в четыре смены по 12 часов, два через два. Помимо производственного и упаковочного цехов, здесь действуют склад, мастерская, лаборатории.

https://www.youtube.com/watch?v=-0rRXCIlLSI

Система контроля на предприятии очень строгая. Нам пришлось несколько раз переодеваться и проходить через специальные «шлюзы». Та же процедура ежедневно касается и работников завода.

Перед каждой сменой они надевают чистую униформу, которую для них стирают, гладят и запаковывают, меняют обувь два раза и столько же раз моют руки.

Также сотрудники обязательно носят перчатки и шапочки, чтобы не просочилась ни одна бактерия.

На заводе круглосуточно работают две лаборатории: физико-химическая и микробиологическая, которые входят в структуру отдела контроля качества.

– На предприятии организован контроль сырья, материалов, «полупродуктов» и готовой продукции, – заверяет начальник отдела контроля качества компании Татьяна Верина.– Мы регулярно проводим мониторинг чистоты воздуха в производственных помещениях, коммуникаций и санитарно-гигиенический контроль персонала.

Антон Афанасьев, генеральный директор ОЭЗ ТВТ «Дубна»:

– «Паскаль Медикал» – один из крупнейших заводов в стране. Он оборудован самой большой в России и Европе стерилизационной камерой. Кроме соответствия всем требованиям национальных и международных стандартов, большое преимущество продукции нашего резидента – это доступная для учреждений здравоохранения страны цена.

Все стерильно!

Завод в Дубне – это производство полного цикла. Здесь не только изготавливают продукцию, но и стерилизуют ее, делая на 100% готовой к использованию.

Когда собирается партия, ее в течение суток выдерживают в условиях повышенной влажности и температуры, а далее отправляют на стерилизацию. Шприцы загружают в специальную комнату с толстыми стенами и плотными металлическими дверями.

Там коробки стоят около 12 часов, за это время их обрабатывают газом, окисью этилена. Еще около двух дней идет процесс дегазации, за которым оператор может наблюдать на мониторе компьютера.

После этого происходит финальный этап отбора образцов продукции для лаборатории, и партия отправляется на склад, где еще две недели ждет итогов исследования и разрешения на реализацию. Изготовленные в Дубне шприцы поступают в российские лечебные учреждения и аптеки. В планах у «Паскаль Медикал» наладить экспорт, договоры об этом сейчас подписываются.

Денис Буцаев, заместитель председателя правительства Московской области – министр инвестиций и инноваций Московской области:

– В особой экономической зоне «Дубна» на данный момент формируется медико-технический кластер. Развитие производства отечественных медизделий и оборудования – важная для России задача, так как на сегодня медицина страны на 80% зависит от импортных поставок. Наращивать новые мощности именно в этой сфере очень важно.

ПЛАНЫ

В ближайшее время компания начнет строительство второй очереди завода. Планируется как увеличение производительности линий, так и расширение ассортимента выпускаемых медизделий.

В будущем «Паскаль Медикал» собирается делать устройства для введения растворов и переливания крови, а также вакуумные системы для взятия крови и мочи и преднаполненные физраствором шприцы для внутривенных катетеров, производства которых на сегодняшний день в России не существует.
